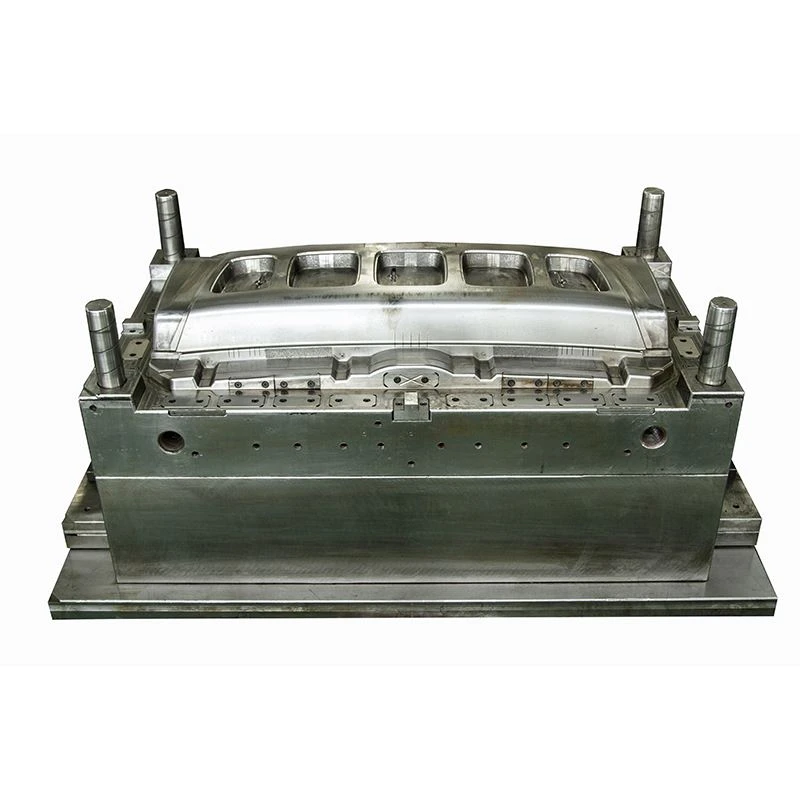

इलेक्ट्रॉनिक कनेक्टर मोल्ड
इलेक्ट्रॉनिक कनेक्टर मोल्ड असम्बद्ध आयामी सटीकता, सूक्ष्म -सुविधा स्थायित्व और स्थिर थर्मल नियंत्रण की मांग करते हैं। Taizhou मोल्ड में, हम जटिल कनेक्टर ज्यामिति के लिए तैयार किए गए उच्च परिशुद्धता इंजेक्शन मोल्ड इंजीनियर करते हैं, पिच से महत्वपूर्ण पिन हेडर से लेकर बहु-पिन ऑटोमोटिव सेंसर हाउसिंग तक।
प्रत्येक उपकरण को कठोर डिजाइन फॉर मैन्युफैक्चरिंग (डीएफएम) विश्लेषण के माध्यम से विकसित किया गया है, जिसमें स्वच्छ पार्टिंग लाइनें, शून्य फ्लैश और लाखों शॉट्स में लगातार चक्र दोहराव सुनिश्चित करने के लिए उच्च - ग्रेड टूल स्टील्स और सटीक सीएनसी/ईडीएम मशीनिंग का उपयोग किया जाता है।
उत्पाद विशिष्टताएँ
|
तकनीकी मापदण्ड |
विशिष्टता रेंज |
|
मोल्ड बेस मानक |
डीएमई, हास्को, एलकेएम (ग्राहक विनिर्देश के अनुसार अनुकूलित) |
|
गुहा गणना |
एकल गुहा से लेकर 64+ बहु-गुहा विन्यास |
|
कोर और कैविटी स्टील |
NAK80, S136 (ESR), H13, 1.2344, 2316 (कठोरता: 38-52 HRC) |
|
हॉट रनर सिस्टम |
युडो, सिंवेंटिव, मोल्डफ्लो-अनुकूलित ओपन/वाल्व{{1}गेट नोजल |
|
आयामी सहिष्णुता |
+/- 0.005 मिमी से +/- 0.01 मिमी (सुविधा पर निर्भर) |
|
निष्कासन तंत्र |
स्ट्रिपर प्लेट, स्लीव इजेक्शन, प्रिसिजन पिन, एयर{{0}सहायता |
|
कूलिंग डिज़ाइन |
समान थर्मल प्रबंधन के लिए अनुरूप शीतलन चैनल या बाफ़ल/सर्पिल सर्किट |
|
अपेक्षित उपकरण जीवन |
500,000 से 3,000, 000+ उत्पादन चक्र |
|
स्वीकार्य सीएडी प्रारूप |
स्टेप, आईजीईएस, पैरासॉलिड, सॉलिडवर्क्स, ऑटोकैड डीडब्ल्यूजी |
उत्पाद लाभ
बिदाई रेखा अखंडता:उच्च गति प्रोफ़ाइल ग्राइंडिंग के साथ जोड़ी गई सीएनसी मिलिंग 0.01 मिमी के नीचे एक संपर्क अंतर बनाए रखती है, जिससे पतली कनेक्टर दीवारों और टर्मिनल पिनों पर राल फ्लैश को रोका जा सकता है।
चुस्त-सहिष्णुता कोर मिलान:सटीक तार ईडीएम और दर्पण ईडीएम उच्च इंजेक्शन दबाव के तहत कोर शिफ्ट या विक्षेपण के बिना दीवार की मोटाई 0.2 मिमी तक प्राप्त करते हैं।
अनुकूलित थर्मल संतुलन:मोल्डफ्लो सिमुलेशन वॉरपेज को खत्म करने के लिए कोर/कैविटी इंटरफ़ेस में तापमान भिन्नता को +/{1}} डिग्री सेल्सियस के भीतर रखते हुए, कूलिंग लाइन लेआउट को निर्देशित करता है।
विनिमेय घटक:कोर इंसर्ट और पिन रिटेनर सख्त सहनशीलता वाले डेटाम के लिए सीएनसी मशीनीकृत हैं, जो उपकरण को पूरी तरह से अलग किए बिना सीधे प्रेस प्रतिस्थापन की अनुमति देते हैं।
गुणवत्ता नियंत्रण एवं निरीक्षण
टूलींग सत्यापन शिपमेंट से पहले मेट्रोलॉजी डेटा, सामग्री प्रमाणपत्र और परीक्षण शॉट रिपोर्ट पर निर्भर करता है।
स्टील ट्रैसेबिलिटी:सभी कोर और कैविटी प्लेटों (उदाहरण के लिए, असैब एस136 या डेडो एनएके80) के लिए मिल टेस्ट सर्टिफिकेट (एमटीसी) की आपूर्ति की जाती है।
कठोरता सत्यापन:गर्मी उपचार के बाद कोर इंसर्ट पर रॉकवेल कठोरता परीक्षण किया गया।
आयामी निरीक्षण:सीएमएम (कोऑर्डिनेट मेजरिंग मशीन) और ऑप्टिकल तुलनित्र इलेक्ट्रोड सटीकता, इलेक्ट्रोड फिट और पहले {{0}लेख प्लास्टिक नमूना आयामों को सत्यापित करते हैं।
ट्रायल रन सत्यापन:प्रत्येक सांचे को क्लाइंट-निर्दिष्ट इंजीनियरिंग रेजिन (पीबीटी, एलसीपी, पीए66, नायलॉन) का उपयोग करके 300 - शॉट ट्रायल रन से गुजरना पड़ता है। निरीक्षण रिपोर्ट में शॉट वजन, आयाम लॉग और इंजेक्शन पैरामीटर लॉग शामिल हैं।
अनुकूलन एवं इंजीनियरिंग सहायता
टूलींग कॉन्फ़िगरेशन सीधे क्लाइंट प्रेस विनिर्देशों, चक्र समय लक्ष्य और राल विशेषताओं के अनुकूल होते हैं।
डीएफएम और मोल्डफ्लो रिपोर्ट:3डी डेटा प्राप्ति के 48 घंटों के भीतर वितरित किया गया, जिसमें सिंक के निशान, वेल्ड लाइन, गेट स्थान और ड्राफ्ट कोण संघर्ष की पहचान की गई।
गेट प्रकार चयन:पनडुब्बी द्वार, सुरंग द्वार, पिन प्वाइंट द्वार, या वाल्व द्वार कार्यात्मक संभोग सतहों पर गेट अवशेष को खत्म करने के लिए इंजीनियर किए गए हैं।
स्वचालित निष्कर्षण संगतता:साइड{0}एक्शन स्लाइड, हाइड्रोलिक कोर पुल और रोबोटिक पिक{{1}और{{2}प्लेस पार्ट रिमूवल सिस्टम के साथ एकीकरण के लिए डिज़ाइन किया गया है।
अनुप्रयोग
ऑटोमोटिव वायरिंग:ईसीयू कनेक्टर, सेंसर हाउसिंग, वायर हार्नेस क्लिप और फ्यूज बॉक्स घटक।
उपभोक्ता इलेक्ट्रॉनिक्स:यूएसबी टाइप {{0}सी रिसेप्टेकल्स, एचडीएमआई हाउसिंग, बैटरी कॉन्टैक्ट होल्डर और माइक्रो {{1}स्विच फ्रेम।
औद्योगिक स्वचालन:भारी -आयताकार कनेक्टर, टर्मिनल ब्लॉक, और रिले सॉकेट।
दूरसंचार:उच्च -फ़्रीक्वेंसी सिग्नल हेडर, फ़ाइबर ऑप्टिक एडाप्टर बॉडी और बैकप्लेन इंटरफ़ेस फ़्रेम।
बिक्री एवं तकनीकी सहायता के बाद
दस्तावेज़ीकरण पैकेज:पूर्ण 2डी/3डी असेंबली ड्राइंग, सामग्री का बिल (बीओएम), स्पेयर पार्ट्स की सूची, और स्टील हीट ट्रीटमेंट प्रमाणपत्र शिपमेंट पर एन्क्रिप्टेड क्लाउड ट्रांसफर के माध्यम से वितरित किए जाते हैं।
मानकीकृत पुर्जे:तेजी से स्थानीय सोर्सिंग या प्रत्यक्ष प्रतिस्थापन आपूर्ति के लिए मानक मीट्रिक/इंपीरियल फिट के लिए मशीनीकृत कोर पिन, स्प्रिंग्स और गाइड बुशिंग।
दूरस्थ इंजीनियरिंग सहायता:पैरामीटर ट्यूनिंग, हॉट रनर कंट्रोलर सेटअप और रखरखाव प्रोटोकॉल के लिए वीडियो निर्देशित समस्या निवारण।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: आप पतली दीवार वाले इलेक्ट्रॉनिक कनेक्टर मोल्ड पर फ्लैश को कैसे रोक सकते हैं?
उत्तर: पार्टिंग सतहों को अनुभवी उपकरण निर्माताओं द्वारा उच्च गति सीएनसी मिलिंग और मैचिंग ग्राउंड का उपयोग करके सटीकता से तैयार किया जाता है। कोर और कैविटी इंटरलॉक को 300 टन तक की क्लैम्पिंग फोर्स के तहत पार्श्व स्थानांतरण को खत्म करने के लिए टेपर {4}लॉक पोजिशनिंग के साथ इंजीनियर किया गया है।
प्रश्न: टूल शिपमेंट के साथ कौन से दस्तावेज़ प्रदान किए जाते हैं?
ए: ग्राहकों को एक व्यापक डिजिटल पैकेज प्राप्त होता है जिसमें संपूर्ण 2डी/3डी विनिर्माण चित्र, हॉट रनर वायरिंग आरेख, सीएमएम निरीक्षण रिपोर्ट, स्टील मिल परीक्षण प्रमाणपत्र और परीक्षण शॉट नमूने शामिल होते हैं।
प्रश्न: आप एलसीपी या पीबीटी जैसे इंजीनियरिंग प्लास्टिक के लिए राल संकोचन विविधताओं को कैसे संभालते हैं?
ए: स्टील काटने से पहले मोल्डफ्लो विश्लेषण निष्पादित किया जाता है। रेज़िन ग्रेड और ग्लास के लिए विशिष्ट सिकुड़न दरें {{1}फाइबर भराव प्रतिशत को सीधे कोर और गुहा आयामों में शामिल किया जाता है ताकि यह सुनिश्चित किया जा सके कि ढाले हुए हिस्से नाममात्र सहनशीलता सीमा के भीतर आते हैं।
प्रश्न: डीएफएम अनुमोदन से परीक्षण नमूनाकरण तक मानक लीड समय क्या है?
ए: कैविटी गिनती, स्टील की उपलब्धता और ज्यामितीय जटिलता के आधार पर टूलींग निर्माण 25 से 45 दिनों तक होता है। डिज़ाइन साइन के बाद एक अद्यतन गैंट चार्ट शेड्यूल जारी किया जाता है।
प्रश्न: क्या आप हमारे आंतरिक संयंत्र मानकों द्वारा निर्दिष्ट हॉट रनर सिस्टम को एकीकृत कर सकते हैं?
उत्तर: हाँ. टूल बेस को नियमित रूप से क्लाइंट निर्दिष्ट हॉट रनर मैनिफोल्ड्स और नियंत्रकों को स्वीकार करने के लिए कॉन्फ़िगर किया जाता है, जिसमें युडो, सिंवेंटिव, मोल्डफ्लो {{2} सत्यापित कस्टम ड्रॉप्स, या हस्की सिस्टम शामिल हैं।
